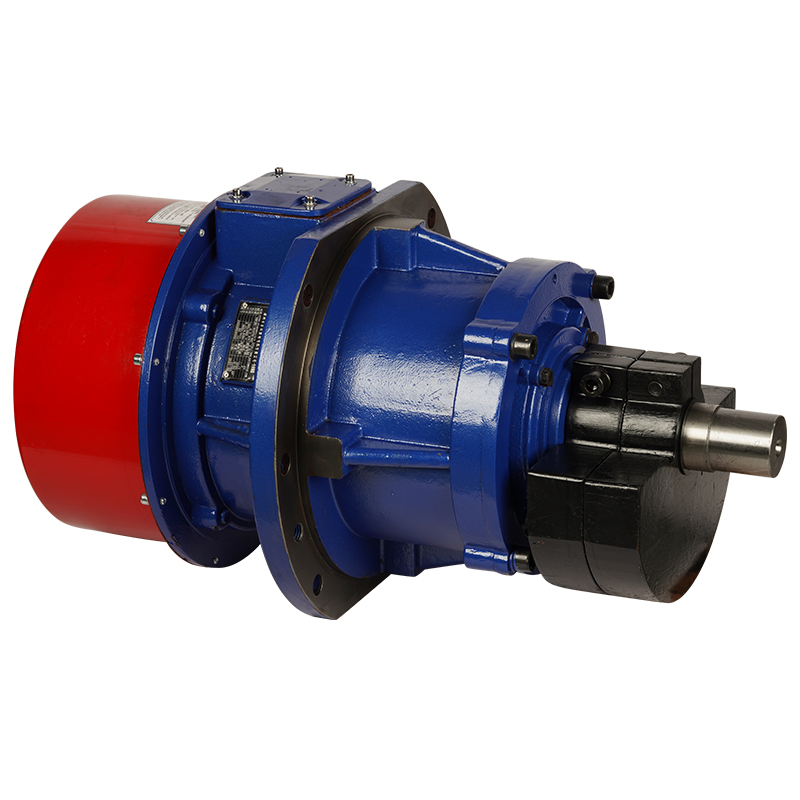

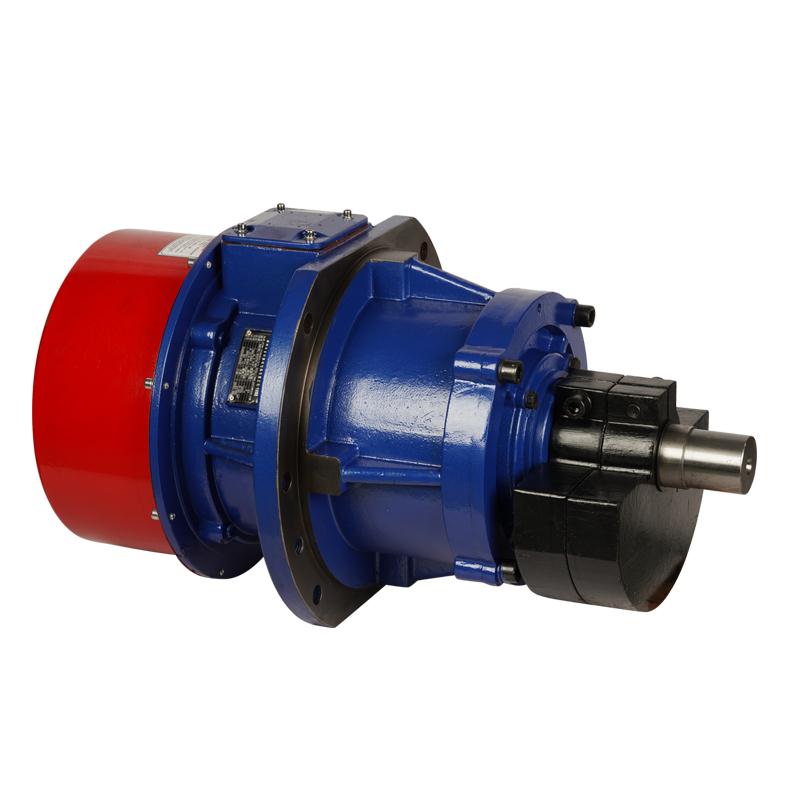

PT-VBCB系列側板振動電機

側板振動電機因其在振動設備兩側板面上安裝固定又稱側板式振動電機，不同之處主要在于安裝方式,臥式振動電機的激振源傳遞是通過電機機殼下面的地腳安裝孔利用螺栓與振動設備的聯結緊固來完成,而側板振動電機的激振源傳遞是通過電機機亮中部的法蘭盤上的安孔與振動設備兩邊側板直撞螺栓緊固聯結來實現的。

在線咨詢 18925273560

產品詳細

成功研發出針對不同要求的200多種設備行業專用電機

產品參數表

PT-VBCB 4P 三相 PT-VBCB 4 Pole Three Phase

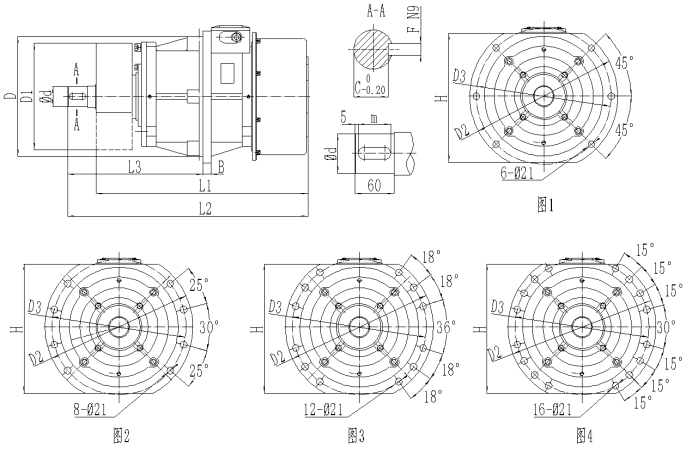

序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	安裝外形尺寸（毫米） Installation dimensions													安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	D	D1	D2	D3	L1	L2	L3	B	d	C	F	m	H	安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
1	PT-VBCB-25134-W	25	1.25		1450	280	270	370	330	488	561	329	20	45	41	8	40	310	M20	94	圖1
2	PT-VBCB-35184-W	35	1.8	4.12	1460	315	304	405	365	502	575	336	20	45	41	8	40	335	M20	113	圖1
3	PT-VBCB-50234-W	50	2.25	5.12	1470	365	354	455	415	498	573	336	25	60	55	12	50	385	M20	177	圖1
4	PT-VBCB-60304-W	60	3	7.11	1475	400	374	500	450	578	645	368	25	60	55	12	50	420	M20	215	圖2
5	PT-VBCB-75374-W	75	3.7	8.26	1480	400	374	500	450	596	674	388	25	60	55	12	50	420	M20	246	圖2
6	PT-VBCB-100634-W	100	6.3	16.57	1460	430	428	530	480	639	706	401.5	25	60	55	12	50	420	M20	367	圖2
PT-VBCB 6P 三相 PT-VBCB 6 Pole Three Phase
序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	安裝外形尺寸（毫米） Installation dimensions													安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	D	D1	D2	D3	L1	L2	L3	B	d	C	F	m	H	安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
1	PT-VBCB-15116-W	15	1.1	3.01	970	280	274	370	330	488	566	334	20	36	32	8	40	310	M20	100	圖1
2	PT-VBCB-25186-W	25	1.8	4.47	975	316	309	405	365	534	608	353	20	45	41	8	40	335	M20	130	圖1
3	PT-VBCB-35246-W	35	2.4	5.68	980	365	357	455	415	520	592	345	25	50	45	12	50	385	M20	184	圖1
4	PT-VBCB-50376-W	50	3.7	8.49	985	400	374	500	450	574	650	372	25	60	53	18	50	420	M20	265	圖2
5	PT-VBCB-75606-W	75	6	12.54	985	430	428	530	480	639	706	401.5	25	60	53	18	50	450	M20	331	圖2
6	PT-VBCB-100756-W	100	7.5	16	990	480	464	590	540	736	805.5	455.5	25	60	53	18	50	500	M20	454	圖3
7	PT-VBCB-135906-W	135	9	19.31	990	580	576	700	650	701	771	438.5	25	60	53	18	50	610	M20	610	圖4
8	PT-VBCB-1601106-W	160	11	22.68	990	580	576	700	650	721	792	449.5	25	60	53	18	50	610	M20	670	圖4
9	PT-VBCB-1801306-W	180	13	26.35	990	580	576	700	650	745	814	459.5	25	60	53	18	50	610	M20	740	圖4
PT-VBCB 8P 三相 PT-VBCB 8 Pole Three Phase
序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	安裝外形尺寸（毫米） Installation dimensions													安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
序號 No.	型號 Type	額定激振力 Vibration force kN	額定功率 Power kW	額定電流 Current A	轉速 Speed RPM	D	D1	D2	D3	L1	L2	L3	B	d	C	F	m	H	安裝螺栓尺寸 Bolt	重量 Weight Kg	外形圖 External look
1	PT-VBCB-50378-W	50	3.7	10.04	735	400	374	500	450	737	806	449.5	25	60	53	18	50	440	M20		圖2
2	PT-VBCB-75608-W	75	6	14.91	740	430	428	530	480	789	858	475.5	25	60	53	18	50	480	M20	427	圖2
3	PT-VBCB-100758-W	100	7.5	19.41	745	480	464	590	540	853	925	516.5	25	60	53	18	50	500	M20	583	圖3
4	PT-VBCB-135908-W	135	9	21.74	745	580	576	700	650	796	864.5	484.5	25	60	53	18	50	610	M20	750	圖4
5	PT-VBCB-1601108-W	160	11	25.94	745	580	576	700	650	835	904	504.5	25	60	53	18	50	610	M20	810	圖4
6	PT-VBCB-1801308-W	180	13	30.22	745	580	576	700	650	854	922.5	513.5	25	60	53	18	50	610	M20	850	圖4
